LED-Lichtteststandard und IP-Level-Test

LED (Light Emitting Diode), eine lichtemittierende Diode, ist ein Festkörperhalbleiterbauelement, das elektrische Energie in sichtbares Licht umwandeln kann. Es kann Strom direkt in Licht umwandeln. Das Herzstück der LED ist ein Halbleiterwafer. Ein Ende des Wafers ist an einer Halterung befestigt, ein Ende ist die negative Elektrode und das andere Ende ist mit der positiven Elektrode der Stromversorgung verbunden, sodass der gesamte Chip von Epoxidharz eingekapselt ist. Ein Halbleiterwafer besteht aus zwei Teilen, einem ist ein Halbleiter vom Typ P-, in dem Löcher dominieren, und der andere ist ein Halbleiter vom Typ N-, der hauptsächlich aus Elektronen besteht. Wenn diese beiden Halbleiter jedoch verbunden werden, entsteht zwischen ihnen ein P-N-Übergang. Wenn über einen Draht ein Strom an den Chip angelegt wird, werden die Elektronen in den P-Bereich gedrückt, wo die Elektronen und Löcher rekombinieren und dann Energie in Form von Photonen emittiert wird. Dies ist das Prinzip der LED-Lichtemission. Die Wellenlänge des Lichts, also die Farbe des Lichts, wird durch das Material bestimmt, das den P-N-Übergang bildet.

LIBIPX7/IPX8 Wassertauchkammer bietet präzise und zuverlässige Wasserdichtigkeitstests für LED-Lampen und ermöglicht es Herstellern, die Produktleistung unter simulierten Tiefwasserbedingungen zu validieren und gleichzeitig sichere, wiederholbare und standardkonforme Tests zu gewährleisten.

Aufgrund dieser Struktur weisen LED-Lampen eine gute Schlagfestigkeit und eine hohe Lumenleistung auf. Sie haben vielerorts herkömmliche Glühlampen als Lichtquelle ersetzt. Was sind die gängigen Prüfstandards für LED?

1. EN 55015: 2013

Grenzen und Methoden zur Messung der Funkstöreigenschaften elektrischer Beleuchtung und ähnlicher Geräte.

◆ CISPR 15: 2013 gilt für die folgenden ausgestrahlten (abgestrahlten und leitungsgebundenen) Hochfrequenzstörungen:

Die Hauptfunktion aller Beleuchtungsgeräte besteht darin, Licht für Beleuchtungszwecke zu erzeugen und/oder zu verteilen und an Niederspannungsstromquellen oder für den Batteriebetrieb anzuschließen;

Der Beleuchtungsteil eines Multifunktionsgeräts, eine seiner Hauptfunktionen ist die Beleuchtung;

Unabhängige Zusatzausrüstung für Beleuchtungsgeräte;

Ultraviolett- und Infrarotstrahlungsgeräte;

Neonschild;

Straßen-/Flutbeleuchtung für den Außenbereich;

Und Transportbeleuchtung (installiert in Bussen und Zügen).

◆Außerhalb des Geltungsbereichs dieser Norm sind:

Beleuchtungsgeräte, die im ISM-Band betrieben werden;

Flugzeug- und Flughafenbeleuchtung;

Sowie Geräte, die in anderen CISPR-Standards explizit Anforderungen an die elektromagnetische Verträglichkeit im HF-Bereich festlegen. Der abgedeckte Frequenzbereich reicht von 9 kHz bis 400 GHz.

 2. EN 61547: 2009

Allgemeine Beleuchtungsgeräte-EMV-Störfestigkeitsanforderungen

Die natürliche Umgebung der Außenbeleuchtung hat großen Einfluss auf deren Lebensdauer und Lichtwirkung. Abgesehen davon, dass die Außenbeleuchtung den einschlägigen Normen entspricht, ändert sich auch die Dichtungsleistung des Produkts selbst im Laufe der Zeit. Einer der Anwendungsbereiche der von LIB hergestellten Tauchschutz-Testkammer der IP-Serie ist die Außenbeleuchtung, mit der die Wasserdichtigkeit der Beleuchtungsklasse und die Staubklasse getestet werden. Die Prüfkammer erfüllt die CE-Zertifizierung und die Qualitätsprüfbescheinigung.

LIB bietet Testmaschinen und Testlösungen sowie maßgeschneiderte Produktion und Design, um die Anforderungen der Kunden zu erfüllen. Bitte kontaktieren Sie uns, wenn Sie einen IP-Test benötigen.

3. Wie werden LED-Tauchtests mit der IPX7/IPX8-Wassertauchkammer von LIB durchgeführt?

Nachdem bestätigt wurde, dass die LED-Leiterplatte die grundlegenden elektrischen, thermischen und mechanischen Tests bestanden hat, besteht der nächste Schritt darin, die Wasserdichtigkeit der LED-Lampe gemäß den Standards IPX7 und IPX8 zu validieren. Im Folgenden sind die typischen Schritte aufgeführt:

Modell	R78-600
Innenmaß (mm)	Durchmesser 600 mm * Höhe 1500 mm
Gesamtabmessung (mm)	Durchmesser 800 mm * Höhe 1800 mm
Druck	50m Wassertiefendruck
Offener Modus	Pneumatischer Deckel
Material	A3-Stahlplatte, Wandstärke 15 mm
Regler	Programmierbarer Touchscreen-Controller mit Farbdisplay
Wasserversorgungssystem	Speicherwassertank, automatische Wasserversorgung

Schritt 1: Probenvorbereitung und Installation

Montieren Sie die LED-Lampe oder das LED-Modul sicher auf dem verstellbaren Probenhalter in der Tauchkammer. Stellen Sie sicher, dass alle Kabel und Anschlüsse ordnungsgemäß abgedichtet oder positioniert sind, um die tatsächlichen Betriebsbedingungen zu simulieren.

Füllen Sie die Kammer bis zum erforderlichen Füllstand mit Wasser und stellen Sie die angestrebte Eintauchtiefe ein (1 m für IPX7, bis zu 50 m entsprechend für IPX8).

LIB-Vorteil:

• Verstellbarer Probenhalter:Der Halter kann bis zu 50 kg tragen und ist höhenverstellbar-, sodass er sich an verschiedene LED-Größen und -Formen anpassen lässt und eine stabile Positionierung während des Eintauchens gewährleistet.
• Anpassbares Setup:LIB unterstützt kundenspezifische Leuchten für einzigartige LED-Designs und bietet so Flexibilität beim Testen verschiedener Produktformen.

Testbereich	Fußstand

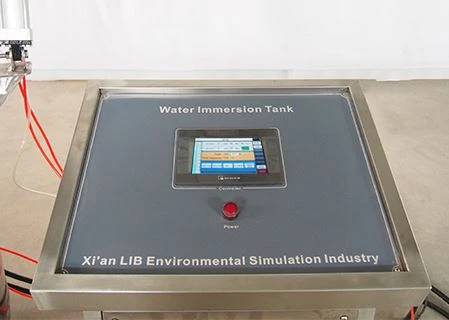

Bedienfeld	Sicheres Schloss

Schritt 2: Kontrollierter Eintauchtest

Aktivieren Sie den pneumatischen Deckel der Kammer und beginnen Sie mit dem Eintauchzyklus. Das System wendet präzise einen Wasserdruck an, der der gewünschten IPX7/IPX8-Tiefe entspricht. Halten Sie den Test für die erforderliche Dauer aufrecht (z. B. 30 Minuten für IPX7). Überwachen Sie den Betrieb der LED während des Eintauchens und achten Sie auf Undichtigkeiten, Kurzschlüsse oder andere Funktionsstörungen.

LIB-Vorteil:

• Präzise Drucksimulation:Die Kammer kann Wasserdrücke von 1 m bis 50 m Tiefe simulieren und gewährleistet so hochpräzise Eintauchtests für LEDs, die sowohl für Flach- als auch Tiefwasseranwendungen konzipiert sind.
• Sicherheit und Echtzeitüberwachung:Eingebaute-Überdruckventile, externe Wasserstandsmesser-und Leckerkennungssysteme gewährleisten die Testsicherheit und schützen sowohl die LED-Probe als auch die Kammer.
• One-Touch-Pneumatikbedienung:Vereinfacht die Bedienung, reduziert Einrichtungsfehler und verbessert die Wiederholbarkeit von Tests.

Schritt 3: Veröffentlichen-Testauswertung

Nach dem Eintauchen die LED-Lampe vorsichtig aus der Kammer entfernen. Auf Wassereintritt, Korrosion oder Leistungseinbußen prüfen. Stellen Sie sicher, dass die elektrische und optische Leistung innerhalb der Spezifikation bleibt.

LIB-Vorteil:

• Stabiles und sicheres Kammerdesign:Bodenfeste Füße und eine verstärkte A3-Stahlkonstruktion verhindern Vibrationen und Bewegungen und sorgen so für gleichbleibende Testbedingungen.
• Umfassender Support:LIB bietet einen globalen Kundendienst, einschließlich Fehlerbehebung, Ersatzteilen und Anleitung zur sicheren Probenhandhabung.

Mit der IPX7/IPX8-Wassertauchkammer von LIB können Hersteller die Wasserdichtigkeit von LED-Lampen unter simulierten Tiefwasserbedingungen sicher validieren. Die Kombination aus präziser Druckregelung, intelligentem Betrieb, robusten Sicherheitsfunktionen und flexibler Probenhandhabung gewährleistet genaue, wiederholbare und sichere Tests sowohl für Standard- als auch für kundenspezifische LED-Produkte.

Es können beliebige Anpassungen vorgenommen werden. LIB bietet a3 Jahre Garantie und lebenslanger Service. Alle Probleme, die während der Garantiezeit nicht gelöst werden können, werden kostenlos ersetzt. 24/7 Englisch-sprechendes Kundendienstteam.Schneller Versand innerhalb 7-15 Tage.

KontaktLIBIndustrie um eine professionelle und effiziente Lösung zu entwickeln, die auf Ihre spezifischen Standards und hohen Anforderungen zugeschnitten ist.
