Outdoor-Elektronik, Automobilmodule, Industriesensoren und intelligente Geräte sind immer raueren Umgebungen ausgesetzt. SchwerRegen, Hochdruckreinigung, Abwaschen mit heißem Wasser- und Eindringen von Staub können interne Schaltkreise beschädigen, die Dichtungsleistung beeinträchtigen und die Produktlebensdauer verkürzen. Bevor Produkte auf den Markt kommen, benötigen Hersteller zuverlässige Labortests, die diese extremen Umweltbedingungen kontrolliert und wiederholbar nachbilden.

Ein US-Kunde gab kürzlich ein positives Feedback nach der Langzeitnutzung des LIB ab Labor-Klimasimulationskammer (IPX9): „Wir haben die Kammer viele Male benutzt und sie funktioniert weiterhin einwandfrei. Ich weiß es zu schätzen, dass Sie sich gemeldet haben, hier ist alles in Ordnung.“Der Kunde hat das System zur wiederholten Wasserdichtigkeitsvalidierung verwendet und dabei die langfristige Betriebsstabilität und Zuverlässigkeit der Kammer in realen Testumgebungen demonstriert.

In diesem Artikel wird erläutert, was eine Labor-Klimasimulationskammer (IPX9) ist, wie sie funktioniert, welchen internationalen Standards sie folgt und warum sie häufig für Wasserdichtigkeitsprüfungen bei hohen Temperaturen und hohem Druck in der Automobil-, Elektronik-, Luft- und Raumfahrtindustrie sowie in Industrieanwendungen eingesetzt wird.

1. Warum sind IPX9-Klimasimulationstests wichtig?

A Labor-Klimasimulationskammer (IPX9) ist ein spezielles Umwelttestsystem, das entwickelt wurde, um zu bewerten, wie gut Produktgehäuse der Einwirkung von Wasser bei hohen Temperaturen und hohem Druck- standhalten. Im Gegensatz zu gewöhnlichen Wasserdichtigkeitstests simuliert der IPX9-Test schwere industrielle Reinigungs- und Außeneinsatzumgebungen mit heißem Wasser bis zu +88 Grad und Sprühdrücken zwischen 8.000 und 10.000 kPa.

Moderne Produkte werden oft bei Regen, Schlamm, Spritzwasser auf der Straße, feuchten Umgebungen und industriellen Abwaschbedingungen eingesetzt. Wenn Wasser in das Gehäuse eindringt, kann es zu Korrosion, Kurzschlüssen, Fehlfunktionen des Sensors oder Isolationsfehlern kommen. Die IPX9-Laborsimulation hilft Herstellern, Dichtungsschwächen zu erkennen, bevor Produkte den Kunden erreichen.

Die Ausrüstung wurde gemäß den wichtigsten internationalen Standards entwickelt, darunter IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 und IEC 60068-2-68, und gewährleistet so eine weltweit anerkannte Prüfkonformität.

2. Wo wird die Laborklimasimulationskammer (IPX9) eingesetzt?

IPX9-Kammern werden häufig in Branchen eingesetzt, die einen strengen Gehäuseschutz und eine Validierung der Umweltzuverlässigkeit erfordern.

Typische Anwendungen sind:

① Kfz-Steuergeräte und Batteriesysteme

② Sicherheitskameras und Außenüberwachungsgeräte

③ LED-Straßenbeleuchtung und Verkehrssysteme

④ Industriesteckverbinder und Bedienfelder

⑤Unterhaltungselektronik und Kommunikationsgeräte

⑥Elektrische Module für die Luft- und Raumfahrt

⑦Lebensmittelverarbeitungs- und Pharmageräte, die eine Warmwasser--Hygieneversorgung erfordern

Diese Bedingungen simulieren reale-Weltumgebungen wie automatische Fahrzeugwaschanlagen, Spritzwasser auf der Straße bei Autobahngeschwindigkeit, industrielle Sanitärreinigung und Sturmeinwirkung.

3. Vorteile gegenüber der Prüfung natürlicher Niederschläge

Die Prüfung natürlicher Niederschläge ist schwer zu kontrollieren, da sich die Wetterbedingungen ständig ändern. Regenintensität, Wassertemperatur, Windrichtung und Umgebungsfeuchtigkeit variieren täglich, wodurch die Ergebnisse inkonsistent und schwer wiederholbar sind.

Eine IPX9-Laborklimasimulationskammer löst diese Probleme, indem sie stabile und programmierbare Testbedingungen bietet. Ingenieure können Folgendes genau steuern: Wassertemperatur, Sprühdruck, Sprühwinkel, Testdauer, Drehtellergeschwindigkeit, Wasserdurchflussrate.

Beispielsweise liegt der Druck bei starkem Regen in der Natur normalerweise unter 10 kPa, während IPX9-Tests bei Wasser mit hoher-Temperatur bis zu 10.000 kPa erreichen. Dies führt zu einer viel strengeren und wiederholbareren Wasserdichtigkeitsvalidierungsumgebung als bei Freibewitterungstests.

Im Vergleich zu Feldtests verkürzt die Laborsimulation die Produktentwicklungszyklen erheblich und verbessert gleichzeitig die Zertifizierungseffizienz und die Wiederholbarkeit der Tests.

Beliebte wasser- und staubdichte Labor-Klimasimulationskammern



Labor-Klimasimulationskammer (IPX9)

IP69K-Regentestkammer

MIL-STD-810 Wasserregenkammer

IPX7 IPX8 Wasserimmersionstestgerät

UL-Regentestgerät

IP66k-Regentestkammer

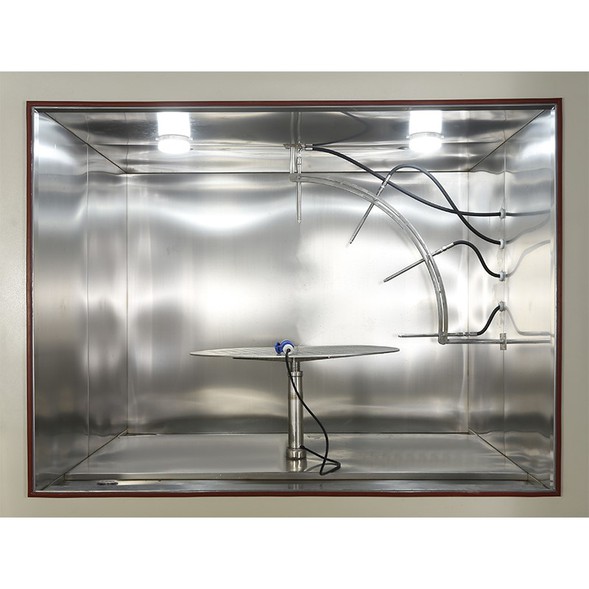

Die LIB-Labor-Klimasimulationskammer (IPX9) kombiniert Hochdruck-Wasserzirkulation, präzise Temperaturregelung, automatische Sprühsteuerung und intelligente Überwachung in einem integrierten wasserdichten Testsystem.

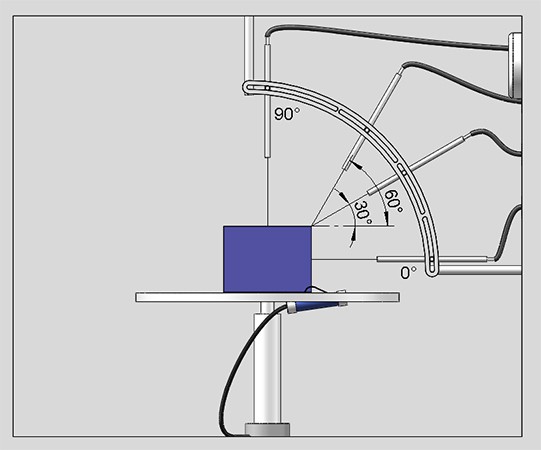

Das Gerät verwendet ein Hochdruckpumpensystem, um Wasser mit 8.000–10.000 kPa durch vier Sprühdüsen aus Edelstahl zu fördern, die bei 0 Grad, 30 Grad, 60 Grad und 90 Grad positioniert sind. Während des Tests dreht sich die Plattform kontinuierlich mit 5 ± 1 U/min, um eine vollständige Abdeckung des Gehäuses aus mehreren Richtungen zu gewährleisten.

Ein intelligentes PID-Steuerungssystem regelt kontinuierlich Wasserdruck, Durchflussmenge und Temperatur. Die elektromagnetische Flusskontrolltechnologie von LIB hält die Druckstabilität innerhalb von ±0,01 kPa und hilft Laboren, hochgradig wiederholbare Wasserdichtigkeitstestbedingungen zu erreichen.

Das Heizsystem erhöht die Wassertemperatur auf bis zu +88 Grad und simuliert so industrielle Reinigungsumgebungen mit hohen-Temperaturen, wie sie üblicherweise in Automobilfabriken und Lebensmittelverarbeitungssystemen anzutreffen sind.

Zur Ausstattung gehören außerdem:

① Wasserdichtes Netzteil für Live-Funktionstests

② LED-Beobachtungsbeleuchtung

③ Großes Sichtfenster mit Wischersystem

④ Geschlossenes-Wasserfiltrations- und Recyclingsystem

⑤ Automatische Datenprotokollierung und USB/Ethernet-Export

Das geschlossene Wasserzirkulationssystem-filtert und recycelt das Wasser während des Tests und reduziert so den Wasserverbrauch um bis zu 80 %, während Druck und Sprühtemperatur stabil bleiben.

1. IEC 60529 IPX9K-Standardtestzyklus

IEC 60529 IPX9K ist einer der am häufigsten verwendeten Standards für wasserdichte Gehäuse für Automobil- und Industriegeräte.

Der Standard verlangt:

Schlüsselparameter der LIB-Labor-Klimasimulationskammer (IPX9):

3. Vorteile der LIB-Laborklimasimulationskammer während IPX9K-Tests

① Hochpräzise Druckstabilität

Die PID-gesteuerte elektromagnetische Durchflussregelung sorgt für einen stabilen Sprühdruck und eine konstante Wasseraufprallkraft während des gesamten Testzyklus.

②Automatisierte Sprühprüfung mit mehreren-Winkeln

Vier automatische Sprühdüsen und ein rotierender Drehteller gewährleisten eine vollständige Freilegung des Gehäuses ohne manuelle Neupositionierung.

③ Wasser-Einsparung geschlossenes-Kreislaufsystem

Das integrierte Filter- und Recyclingsystem reduziert den Wasserverbrauch im Dauertest um bis zu 80 %.

④ Echtzeitbasiertes Testen

Produkte können während des Tests über wasserdichte elektrische Schnittstellen für eine Live-{0}Funktionsüberprüfung unter Spannung bleiben.

⑤ Internationale Zertifizierungsunterstützung

Die automatische Datenprotokollierung vereinfacht die Dokumentation für die Zertifizierungsanforderungen nach IEC 60529, ISO 20653, DIN 40050-9 und JIS D0203.

Ein Zuverlässigkeitsingenieur, der kürzlich Outdoor-Überwachungskameras und Landschaftslautsprecher entwickelte, berichtete, dass das LIB IPX9-System „sehr nützlich bei der Entwicklung neuer Outdoor-Produkte“ war, insbesondere bei der Wasserdichtigkeitsvalidierung in Echtzeit.

F1: Kann die Kammer mehrere IP-Wasserdichtigkeitsstufen erfüllen?

Ja. LIB-Systeme unterstützen IPX1–IPX9K-Tests in einer integrierten Kammer mit programmierbarem Wechsel zwischen verschiedenen Sprühmodi.

F2: Können Produkte während des Tests mit Strom versorgt bleiben?

Ja. Wasserdichte Stromschnittstellen ermöglichen die Prüfung von Kameras, Sensoren, Beleuchtungssystemen und Automobilelektronik unter Spannung.

F3: Welche internationalen Standards erfüllt die Kammer?

Die Kammer entspricht IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 und IEC 60068-2-68.

F4: Bietet LIB maßgeschneiderte Kammergrößen?

Ja. LIB unterstützt kundenspezifische Innenabmessungen, Drehteller-Belastbarkeit, Sprühkonfigurationen und Automatisierungsfunktionen entsprechend den Testanforderungen des Kunden.

F5: Wie lange dauern Versand und technischer Support?

LIB bietet weltweiten Versand mit Ersatzteillieferungen in der Regel innerhalb von 7–15 Tagen. Englisch sprechende Ingenieure bieten rund um die Uhr technischen Support für Installation, Kalibrierung, Wartung und Fehlerbehebung.

F6: Ist die Wartung schwierig?

Nein. Die routinemäßige Wartung umfasst hauptsächlich Düsenreinigung, Filterinspektion, Rohrprüfung und elektrische Staubreinigung. Die meisten Inspektionen dauern nur wenige Minuten und tragen dazu bei, die Testgenauigkeit langfristig aufrechtzuerhalten.

Die LIB-Labor-Klimasimulationskammer (IPX9) bietet weit mehr als eine gewöhnliche Regensimulation. Mit präziser numerischer Steuerung und vollständiger Einhaltung internationaler Standards werden Umgebungen mit extrem heißem-Wasser, hohem{{3}Druck und mehreren-Winkeln nachgebildet. Von der Automobilelektronik über Industrieanlagen bis hin zu Verbrauchergeräten für den Außenbereich unterstützt LIB Hersteller bei der Durchführung zuverlässiger, wiederholbarer und zertifizierungsfähiger Gehäusetests.

Kontakt LIB-Industrieum Ihre Labor-Klimasimulationskammer-Lösung (IPX9) individuell anzupassen und Ihre Umweltzuverlässigkeitsprüfung noch heute zu verbessern.
